2025年末、スキー場の屋外エスカレーターで幼い子どもが巻き込まれるという痛ましい事故がありました。
屋外・雪・スキー板といった特殊な条件が重なった事故ではありますが、ニュースを見ながらふと考えました。
「そもそも、エスカレーターって、どういう設計思想で成り立ってるんだろう？」
現代社会では、AIに聞けば多くのことが一瞬でわかります。
でも、「AIがまだ知らない世界」や「誰も明快な“ひとことの答え”をくれない複雑な問題」に直面したとき、私たちはどうすればいいでしょうか。
そこで今回も、「ほぼ門外漢の領域」をあえてケーススタディにしてみます。
テーマは エスカレーター。
目的は、エスカレーターに詳しくなることではありません。
- 手持ちの常識と、学校で学んだ基礎知識（数学・物理）だけで、どこまで「最適解」に近い設計論理を妄想できるか
- 「安さ」「効率」「安全」「冗長性」といった多面的な制約の中で、設計者が何をどう判断しているのか
この思考実験を通じて、
- 「技術や経済、安全性などを多面的に見ることによる知的興奮」
- 「学校で習った知識が、実はこんなところでインフラを支えている」という実感
を、一緒に味わってみましょう。
エスカレーターって何するもの？
デザインの出発点は、いつも「目的」。
ここでは、エスカレーターの定義をざっくり、
「人を昇り降りさせるための動く階段」
としておく。
単に「人を上下に運ぶ装置」だと、エレベーターやリフトも含まれてしまうからだ。
あくまで「階段」であり、「動いている」ことが、エスカレーターのアイデンティティ。
この定義から逆算していくと、
- 人が安全に乗れる「踏み面」が必要
- その踏み面を、連続的に上へ運び続ける機構が必要
- しかも、ある程度の人数を「行列させずに」運べるだけの“流量”が欲しい
といった要件が浮かび上がってくる。
「動く階段」という縛りから考える
まず、一番強烈な縛りは「階段が動く」という点だ。
普通の階段はそこに固定されている。
しかしエスカレーターの階段は、上へ上へと動いていく。
ここで素朴な疑問が生まれる。
「動いていった階段は、どこへ消えているのか？」
もし階段の行き先に収納スペースがないなら、階段はただひたすら“天に向かって延びていく”だけ。そのうち、どこかで行き止まりになる。
仮に行き止まりに巨大な収納スペースをつくったとしても、そこに階段がたまり続けるだけで、人はいつかそこで降ろされて終わり。これでは「連続的に多くの人を運ぶ装置」とは呼べない。
連続運転をしたいなら、階段に終点を設けてはいけない。
そこで出てくるのが「ループ」という発想だ。
階段をループさせるという発想
空港にあるバゲージクレームのベルトコンベアを思い出してみる。ベルトはどこかで一周して戻ってきくる。
エスカレーターも同じように
- 上り区間で人を運ぶ
- 裏側でどこかを回って、再び下に戻ってくる
という「ループ構造」をとっているのではないか。
ここで、ループの方式には2つ考えられる。
一つは、鉛直面内でのループだ。つまり、上っていったエスカレーターは、頂上まで着いたら、下に潜り込んでUターンして下りてくる。
もう一つは、「上りエスカレーターと下りエスカレーターの間で一つの階段ループを共有する」というものだ。つまり、「往路＝上り」「復路＝下り」のような一体構造。
しかし、この構成だとどちらか一方が故障したときに、もう一方も巻き添えで止まってしまう。冗長性（片側が止まっても、もう片側は動かせる）を優先するなら、上りと下りは独立した系にしておくのが合理的ではないだろうか。
「故障時の影響範囲を限定するために系を切り分ける」という考え方は、電気回路でもソフトウェアシステムでもよく出てくる、かなり普遍的な設計原則だ。
階段ユニットは一体か、バラバラか？
次に、階段そのものの構造に踏み込んでみる。普段は表層しか見えていないエスカレーターの階段構造、具体的にはどのようになっているのか。
仮説1：ベルト状に一体化している
ショベルカーのキャタピラのように、階段が一体のベルト状になってぐるぐる回っている、というのが一つ考えられる。表面だけ階段状に加工されていて、それ全体がループする。
この場合、素材にはかなりの柔軟性が必要だ。なぜなら、先ほど仮定したとおり、この階段は上りエスカレーターの場合、頂上に到達したらＵターンして下りてくる必要がある。金属やセラミックのように剛性の高い素材では、鉛直面内でぐるっと回るのは明らかに困難だ。
シリコーンゴムのような柔らかい材質なら理論上できなくはなさそうだが、
- 重量のある人間を何人も載せる
- 長尺のループを維持する
- 摩耗や経年劣化を考慮する
といった条件を考えると、現実味はあまりない。
さらに、一体化していると部分的な故障が全とっかえになりやすいという問題もある。
仮説2：1段1段が独立したユニット
そこで自然に出てくるのが、「1段ごとにバラバラのユニット」という案だ。
この場合、
- 故障したユニットだけ交換しやすい
- 製造もモジュール化しやすい
- 裏側でぐるっと回すときの形の自由度も増える
など、実装上のメリットが大きそうだ。
というわけで、「階段は1段1段のユニットとして独立している」と考えるのが、一番それらしい気がする。
ユニットの形状は？
表から見える階段の形だけを見ると、ユニットはざっくり「三角柱」を含む形状に見える。
ただ、上から見ただけでは裏側の形はわからない。
ここで、エスカレーターの最上部での振る舞いを思い起こしてみる。
- 登っていく途中では、段差がはっきりついている
- しかし、最上部に近づくにつれて、隣り合う段の高さがだんだん揃っていき
- 最終的には、段差のない一枚のベルトのように見える形になってから、本体内部（ブラックボックス）に吸い込まれていく
この挙動を実現するには、ユニット形状とその支持方法に、かなりトリッキーな工夫が入っていそうだ。
ユニットが三角柱の場合の運搬を考えてみる

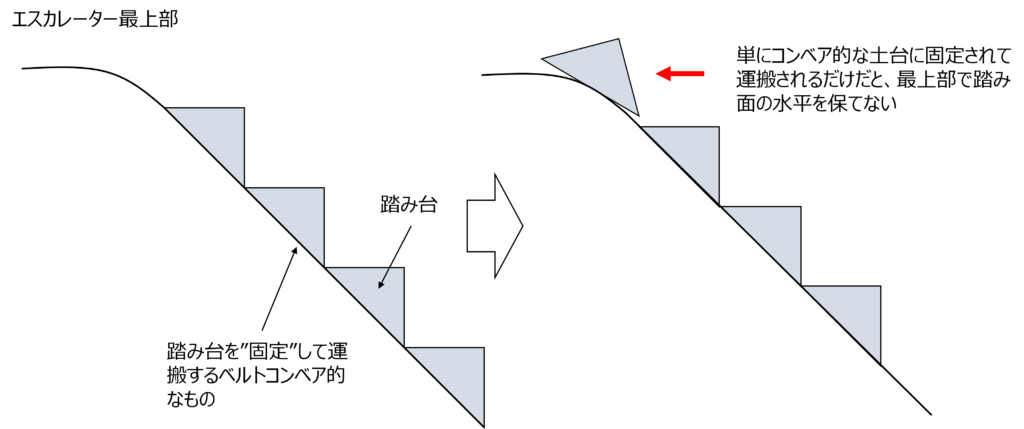

もしユニットの断面がガチの三角柱で、断面の斜辺に当たる面がベルトコンベア的なものに固定されて運搬される方式だとすると、踏み面を常に水平に保ちながら、かつ、途中で段差を消してフラットにしていくのが難しそうだ（下図）。
下のような構造であれば、成り立つかもしれない。これは、ユニットを2点支持する構造体の根っこがコンベア様のものに固定されていて、そのコンベアの移動とともにユニットも動くというものだ。先ほどのケースと違い、これなら、踏み面の水平を保ったまま、ユニットを”ブラックボックス”の中に収容していくことができる。
ちなみに2点支持としたのは、そうしないとユニット上に人が乗ったときに、踏み面の安定性が損なわれそうな気がしたからだ。
ただ、いずれにせよまだ「Uターン問題」が解消されていない。

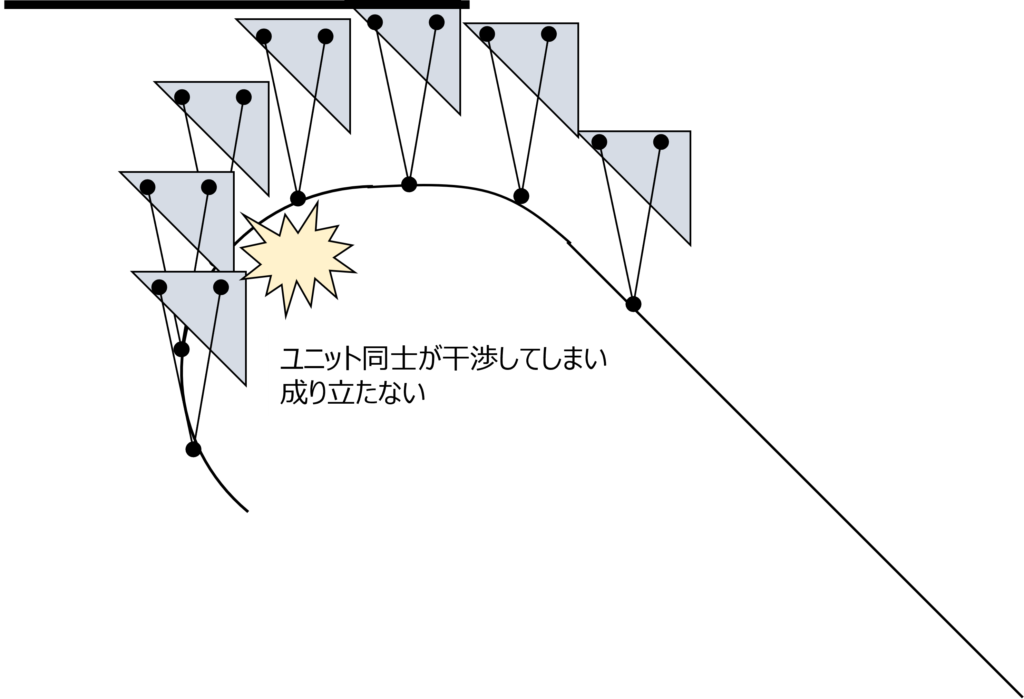

図2のケースで、もし折り返し以降もユニットの水平を崩さずに運搬させようとすると図3のようになるが、これはユニット同士の干渉で成り立たない。
図4のケースであれば、とりあえず成り立ちはしそうだが、ユニットの支持構造に過度なモーメントがかかる気がするので、設計としてはあまり美しくはない。
しかし、残念ながら、美しい方式を思いつくに至らなかった。ユニット形状にしても、とりあえず三角柱として考えを進めてみたものの、おそらく、ユニット同士が干渉せずに折り返せるスマートな形状が実際は採用されているに違いない。
どうやって階段を運んでいるのか？
ところで、先ほどの検討では、ユニットは「コンベア的なもの」で運搬されているだろうとし、図でもただの一本線で表現した。この具体的な構造は実際、どんなものなんだろうか。
- ベルトコンベアのようなループベルトが裏で回っていて、その上にユニットを載せている
- モノレールのように、裏側にタイヤやローラーがついていて、レールの上を転がっている
- ユニットの中を軸が貫通していて、その軸がチェーンに噛み合って引っ張られている

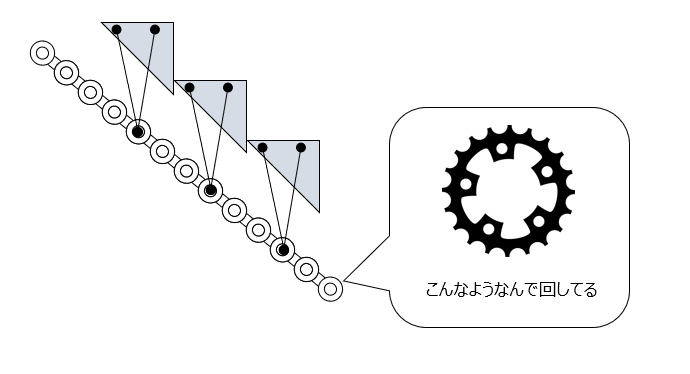

などなど。いくつか考えられるが、直感的には、自転車のチェーンのような機構を応用しているのではないかと思っている。こんな感じ。
自転車のチェーン構造と同様のものであれば、その途中途中でユニットの支持構造体を取り付けることが比較的簡単そうだから、だ。
どれくらいの荷重に耐えないといけないのか？
次に、エスカレーターの耐荷重について考えたい。
階段1段あたりに必要な耐荷重をざっくり見積もってみる。
- 標準的な大人1人：体重60～70kgくらい
- 2人並んで乗ることも普通に起こりうる
- さらに、荷物を持っていたり、稀に非常に体格の大きい人が乗るケースもある
となると、最低でも 2人分＋α を見込んでおきたいところ。
仮に、
- 想定荷重：150kg（人2人＋荷物）
- 安全率：2倍程度
とすると、1段あたり 300kg相当の荷重 に耐えられる強度が欲しい、というオーダー感になる。
もちろん、これは素人のざっくり見積もりだが、
「人を乗せる以上、かなり余裕を見た設計をしているはずだ」
ということは言えるのではないだろうか。
ここまで妄想してみて、わかったこと
以上、エスカレーターの設計について、門外漢なりに手持ちの知識だけで妄想を膨らませてみました。
その中で見えてきたのは、いくつかの普遍的なデザイン原則です。
1. 連続運転のための「ループという発想」
- 多くの人を連続的に運ぶためには、「階段がどこかで戻ってくるループ構造」が不可欠
- ただ上に向かって延びるだけの階段では、すぐに行き詰まってしまう
ここには、
「終点を設けずに、循環させることで機能を継続させる」
という、物流や生産ラインにも共通する発想が見てとれます。
2. 冗長性を確保するための系の分離
- 上りと下りで階段を共有すれば、一見効率は良く見える
- しかし、故障時に両方が巻き添えになるリスクが高い
- そこで、あえて上りと下りを独立した系として分けることで、片側だけを止める選択肢が持てる
これはまさに、インフラやシステム設計でよく耳にする
「フェイルセーフ」「冗長化」「単一故障点の排除」
といったキーワードと地続きの考え方です。
3. 荷重と安全率から見えてくる強度設計
- 「大人1人分」だけでなく、「複数人＋荷物」「極端なケース」まで含めて想定する必要がある
- その上で、安全率をかけることで「普段は余裕がある状態」を確保する
学校の物理や材料力学で学んだ、
- 荷重
- 安全率
- 応力と変形
といった概念が、そのままこうした日常インフラの裏側で息づいていることが、ぼんやりと見えてきます。
今回の思考実験でたどり着いた仮説
今回の妄想でたどり着いた、現時点での「エスカレーター設計に関する仮説」をざっくりまとめると、こんな感じになります。
- エスカレーターは「動く階段」である以上、階段がどこかで戻ってくるループ構造を前提に設計されている（終点を持たない循環構造にしないと、連続輸送が成立しない）
- 上りと下りのエスカレーターは、効率よりも冗長性・故障時の影響範囲の限定を優先して、基本的に独立した系として構成されている可能性が高い
- 階段は一体成形のベルト状構造ではなく、1段1段が独立したユニットとして設計されている方が合理的（交換性・製造性・裏側での取り回し自由度の観点から）
- 階段ユニットは、表から見える単純な形状とは裏腹に、「踏み面を水平に保つ」「段差を消す」「内部で折り返す」という複数の要求を同時に満たす、かなり工夫された立体形状をしているはず
- ユニットの移動には、ベルトよりもチェーンやレール＋ローラーのような離散的な駆動機構が使われている可能性が高い（ユニット支持・荷重伝達・メンテナンス性を考えると有利）
- 階段1段あたりには、日常的な使用状態を大きく上回る「複数人＋荷物」を想定した荷重と、安全率をかけた強度設計が与えられている（人を乗せるインフラとして、かなり保守的な設計思想が前提になっている）
結果として、エスカレーターは
「人が無意識に使えるほど当たり前」に見える一方で、内部では多重の安全・冗長・制約条件を折り重ねた設計の塊
になっているのではないか。
おわりに：身近な装置に宿る「設計の哲学」
今回の思考実験では、多くの想定や仮定を置いたうえで話を進めてきました。
階段ユニットが、内部でどのようにループしているのか
どんな形状・支持方法が採られているのか
実際には、どれほどの荷重や安全率を想定しているのか
正直なところ、手持ちの知識だけで厳密に答えを出すことはできません。
それでも、学校で習った物理や数学、そして日常生活の中で目にしてきた断片的な経験をつなぎ合わせていくと、
「なぜ、この構造が選ばれていそうなのか」
「なぜ、ここまで冗長性を持たせる必要があるのか」
「なぜ、これほどの強度が求められそうなのか」
といった、“それなりに筋の通った”設計論理が、少しずつ立ち上がってきます。
エスカレーターという装置は、
自然法則（力学・運動）
経済原則（製造性・保守性・交換性）
安全確保（冗長性・安全率）
といった複数の制約条件を同時に満たすことで、はじめて成立しています。
何気なく使っている日常インフラの裏側には、
こうした知見の取捨選択と、判断の積み重ね——
言い換えれば、「設計の哲学」が静かに宿っているのだと思います。
noteでは、ここで挙げた仮説が、実際の設計や技術資料と比べてどこまで妥当なのかを、できる範囲で確かめてみたいと思います。
「妄想」と「現実」のあいだを行き来することで、
また別の角度から、身近な技術の面白さが見えてくるはずです。
お楽しみに。
